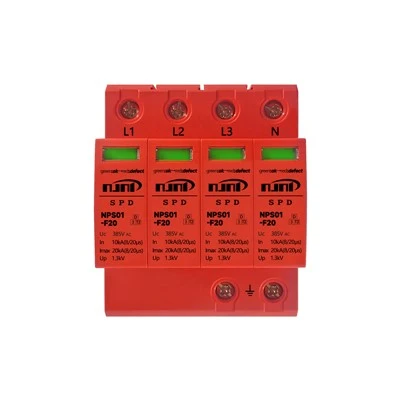

NPS01-F20 AC 3P kuchlanishdan himoya qiluvchi qurilma

Iqtisodiy uch-Kichik uchlik uchun 2-qutbli himoya-uchinchi bosqich-simli tizimlar



Mahsulotga umumiy nuqtai

NPS01-F20 AC 3P kuchlanishdan himoyalash qurilmasi tejamkor 2-toifa (II-sinf) kuchlanishdan himoya qiluvchi qurilma boʻlib, kichik uch{5}}uch{11}}simli quvvat taqsimlash tizimlari uchun ishlab chiqilgan. U EN/IEC 61643-11 va GB/T 18802.11 standartlariga mos keladi va 2+3 turdagi test sertifikatidan o‘tgan. Mahsulot uchta qutbli integratsiya modulli dizaynga ega bo'lib, har bir faza 10kA (8/20 mks) nominal zaryadsizlanish oqimini va 6kV ochiq kontaktlarning zanglashiga olib keladigan maksimal Imax 20kA tushirish oqimini beradi. L1{23}}PE, L2-PE va L3{31}}PE tirgovichlari mustaqil ravishda ishlaydi va kichik uch fazali uch simli tizimlar uchun keng qamrovli umumiy rejimdagi haddan tashqari kuchlanishdan himoya qiladi. 54 mm uch qutbli kengligi standart 35 mm DIN relsli o'rnatishga mos keladi, Uc 275 V dan 440 V gacha qamrab oladi. U kichik sanoat ilovalarida, chakana energiya tizimlarida, kichik fotovoltaik qurilmalarda va boshqa kichik uch fazali uch simli terminal tizimlarida keng qo'llaniladi, bu esa arzon ikkilamchi kuchlanishdan himoya qilishni talab qiladi.

Har bir fazada past oqish oqimi va tez javob berish vaqtiga ega, yuqori{0}}energiyali mustaqil yuqori energiyali sink oksidi varistor chipidan foydalaniladi, u chaqmoq chaqishini samarali filtrlaydi va quyi oqim uskunasini himoya qilish uchun ortiqcha kuchlanishlarni almashtiradi. Uch{2}}qutbli mustaqil dizayn fazalardan biri ishlamay qolsa, qolgan ikki faza normal ishlashda davom etishini ta'minlaydi va bitta nosozlik nuqtasi tizimning to'liq o'chirilishiga yo'l qo'ymaydi. Har bir qutb mustaqil ravishda termal ajratgich va qizil/yashil holat indikatori oynasi bilan jihozlangan - yashil normal ishlashni bildiradi, qizil esa nosozlik va almashtirish zarurligini bildiradi, bu esa nosozlik fazasini darhol aniqlash imkonini beradi. Supero'tkazuvchi shina yuqori-tozalikdagi misdan qalay bilan qoplangan bo'lib, past kontaktga chidamliligi va yuqori kuchlanish quvvatini ta'minlaydi. IP20 himoya darajasiga ega UL94V-0 qizil termoplastik korpus izolyatsiya xavfsizligi talablariga javob beradi.

Ushbu seriya 0,9 kV gacha past kuchlanishdan himoya darajasini va 25 ns dan kam yoki unga teng javob berish vaqtini taklif etadi, bu esa yuqori himoya aniqligi uchun o'z sinfidagi eng past qoldiq kuchlanishni ta'minlaydi. Yuqori oqim va quyi oqim himoya bosqichlari oʻrtasida optimal tanlab muvofiqlashtirishga erishish uchun 40A gG-qoʻshimcha sugʻurta tavsiya etiladi, bu esa chaqmoq urishi paytida noqulaylik tugʻdirishining oldini oladi. Oddiy monitoring tizimlari uchun masofaviy signalizatsiya (AC 250V/0,5A) uchun ixtiyoriy odatda ochiq/normal yopiq suzib yuruvchi kontakt mavjud. Qurilma -40 darajadan +80 daraja va 5% dan 95% gacha namlikda ishlaydi va 4 mm² dan 25 mm² gacha bo‘lgan o‘tkazgichlarni o‘z ichiga oladi. 35 mm DIN relsli o'rnatish va ixcham 54 mm kengligi bilan bu -kichik uch fazali uch simli tarqatish tizimlarida ikkilamchi kuchlanishdan himoya qilish uchun tejamkor standart konfiguratsiyadir.

Ichki quti o'lchamlari (L * W * H):11.3*10.1*7.7, 15.11*10.1*7.7
Qutining tashqi o'lchamlari (L * W * H): 32.5*27.5*27.5
